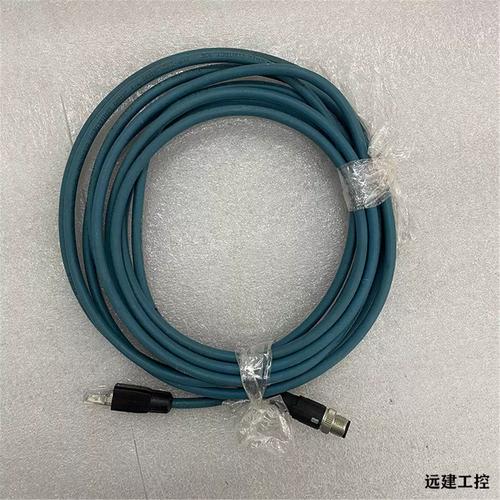

可维修基恩士OP通信线缆 故障排查、修复与替代方案指南

在工业自动化领域，基恩士（Keyence）的传感器、测量仪、PLC及视觉系统以其高精度和稳定性著称。而连接这些设备与上位机或控制器的OP通信线缆（通常指Operator Panel连接线或专用通信线），一旦出现故障，往往会导致整条产线停机。原厂线缆价格昂贵且货期较长，因此“可维修基恩士OP通信线缆”成为众多工厂降低成本和缩短停机时间的关键需求。

一、基恩士OP通信线缆常见故障现象

1. 通信中断：设备无法与控制器握手，软件报“通信超时”或“无响应”。
2. 间歇性连接：轻微移动线缆时通信时断时续，多由内部断线或屏蔽层破损引起。
3. 供电异常：部分OP线缆兼带电源传输，出现设备无法开机或电压不稳。
4. 物理损伤：插头针脚弯曲、断裂，线身被压扁、割破或拖链磨损。
5. 信号干扰：屏蔽层失效导致数据错误，表现为乱码或误动作。

多数故障并非线缆“整体报废”，而是集中在插头根部、中间接头或特定弯折点。因此，可维修性很高。

二、维修前的准备与检测

1. 确认线缆定义

不同型号的基恩士OP线（如OP-xxxx系列、DL系列、KV系列等）引脚定义不同。维修前必须找到对应设备的通信规格书或引脚图，明确：

• 电源正负；
• 数据正负（RS-422/485差分对）；
• 信号地；
• 屏蔽层连接方式。

2. 工具与材料

• 万用表（通断、电压）；
• 示波器（可选，观察差分信号）；
• 恒温烙铁、热风枪；
• 原厂或兼容插头（如Hirose、JST、Molex等）；
• 屏蔽双绞线或同规格多芯线；
• 热缩管、冷压端子、导电胶带。

3. 分段排查

采用“二分法”剪断线缆，优先检查插头焊接处。常见故障点：

• 插头根部：应力集中导致内部铜丝断裂（外皮完好）。
• 拖链弯折段：反复弯曲使导体疲劳断裂。
• 中间转接头：氧化或进水。

三、典型维修步骤（以带屏蔽的多芯OP线为例）

1. 记录线序：拍照并标记每根线的颜色、位置。
2. 剪除故障段：从插头后约10cm处剪断，剥离外皮约5cm，注意不要切伤屏蔽网。
3. 处理屏蔽层：将屏蔽网拧成一股，套热缩管，待焊接。
4. 焊接插头：

• 使用细焊锡，先给插头针脚上锡，再焊接对应导线；

• 焊接时间＜3秒，避免塑料插头熔化；

• 差分信号线尽量等长，减小偏斜。

1. 加固与绝缘：每根线套热缩管，再整体热缩。
2. 注入热熔胶或硅胶：在插头根部填充，提高抗弯折能力。
3. 测试：

• 万用表测通断、无短路；

• 实机连接，跑通信测试至少30分钟；

• 轻拉线缆，观察通信是否稳定。

四、维修注意事项

• 严禁长寿烙铁：基恩士通信速率高（部分达10Mbps），虚焊或线长不一致会直接导致丢包。
• 保持特征阻抗：若为高速差分线，建议使用原规格双绞线，不要随意替换为普通线。
• 避免直接绞接：中间绞接会破坏屏蔽和阻抗，必须焊接+热缩+屏蔽恢复。
• 防静电：焊接时做好接地，损坏CMOS接口极不划算。

五、无法维修时的替代方案

若线缆损毁严重（如插头完全粉碎、内部模塑断裂）或时间紧迫，可考虑：

1. 采购原厂线：可靠性最高，但成本高、货期长。
2. 兼容线缆：选择有基恩士设备兼容认证的第三方线缆，例如采用相同连接器和线规的定制线。
3. 自制替换线：按官方引脚图定制，建议由专业线束厂压制，并在插头处加装应力释放套。
4. 改用无线/转换模块：部分OP通信可转为以太网或无线模块，彻底摆脱物理线缆束缚。

六、预防性维护建议

• 在线缆易弯折处加装螺旋保护套管或拖链；
• 固定线缆，避免与运动部件干涉；
• 定期用万用表 test 插头通断，形成点检记录；
• 备用线缆保持2根以上库存。

##

基恩士OP通信线缆并非一次性耗材，绝大多数故障可通过专业维修恢复功能，成本仅为原厂新线的10%~30%。掌握正确的检测、焊接和屏蔽恢复方法，建立可维修备件库，能够显著降低设备综合维护成本。若您缺乏焊接经验或测试设备，建议委托具备工业线束维修能力的第三方服务商，以保障维修后的通信可靠性。
